Les DJI Matrice 4D et 4TD offrent une durabilité exceptionnelle avec une résistance accrue à l'eau et à la poussière. Ce modèle a été spécifiquement conçu pour le DJI Dock 3, mais s'associe également au DJI RC Plus 2 Enterprise pour une utilisation autonome. Les deux drones sont équipés d'une caméra grand-angle, d'une caméra téléobjectif moyenne, d'une caméra téléobjectif et d'un télémètre laser. Le Matrice 4D est spécialisé dans la cartographie professionnelle de haute précision et les inspections détaillées des surfaces. Le Matrice 4TD est doté d'une caméra thermique infrarouge et d'une lumière auxiliaire NIR, ce qui en fait un atout indispensable pour les inspections d'infrastructures, les interventions d'urgence et la sécurité publique.
Les Matrice 4D/4TD atteignent un temps de vol de 47 minutes à 15 m/s sur une seule charge, ce qui représente une amélioration de 37 % de l'endurance opérationnelle. [11] À une distance de 10 km, ils offrent 18 minutes de temps de fonctionnement. [12] Conçus pour les conditions difficiles, les deux drones bénéficient d'un indice de protection IP55 pour une excellente protection contre la poussière et l'eau.
54 minutes de
vol [13]
47 minutes de
vol stationnaire [14]
Protection
IP55 [2]
| DJI Matrice 4D | DJI Matrice 4TD |
|---|---|
| Caméra grand-angle CMOS 4/3 Pixels effectifs 20MP f/2.8-f/11 Équivalent format 24mm Obturateur mécanique | Caméra grand-angle CMOS 1/1.3 pouce Pixels effectifs 48MP f/1.7 Équivalent format 24mm |
| Caméra téléobjectif moyenne CMOS 1/1.3 pouce Pixels effectifs 48MP f/2.8 Équivalent format 70mm | Caméra téléobjectif moyenne CMOS 1/1.3 pouce Pixels effectifs 48MP f/2.8 Équivalent format 70mm |
| Caméra téléobjectif CMOS 1/1.5 pouce Pixels effectifs 48MP f/2.8 Équivalent format 168mm | Caméra téléobjectif CMOS 1/1.5 pouce Pixels effectifs 48MP f/2.8 Équivalent format 168mm |
| Télémètre laser Portée de mesure : 1800 m (1 Hz) ; Portée d'incidence oblique (1:5 distance oblique) : 600 m (1 Hz) Zone aveugle : 1 m Précision de la portée (m) : ± (0.2 + 0.0015 × D) [7] | Télémètre laser Portée de mesure : 1800 m (1 Hz) ; Portée d'incidence oblique (1:5 distance oblique) : 600 m (1 Hz) Zone aveugle : 1 m Précision de la portée (m) : ± (0.2 + 0.0015 × D) [7] |
| Caméra thermique infrarouge [8] Résolution 640×512 f/1.0 Équivalent format 53mm Microbolomètre VOx non refroidi Prend en charge le mode d'imagerie infrarouge UHR | |
| Lumière auxiliaire NIR [9] FOV de 6°, distance d'éclairage de 100 m [10] |
Équipé d'un LiDAR rotatif et d'un radar à ondes millimétriques, le module de détection d'obstacles [4] pour les Matrice 4D/4TD permet une évitement précis des obstacles de l'ordre de 12 mm à des vitesses allant jusqu'à 15 m/s lors de franchissements complexes de lignes électriques, tout en améliorant le positionnement dans des environnements à faible luminosité. [5] Cette technologie avancée assure la sécurité opérationnelle sur divers réseaux de distribution électrique et des configurations de sous-stations complexes. [15]
Excellent dans les environnements à faible luminosité
Dotée de quatre objectifs fisheye haute résolution pour faible luminosité, la série Matrice 4D améliore considérablement [11] le positionnement visuel et la détection d'obstacles dans des environnements sombres. De plus, un nouveau mode Scène de nuit intégré offre aux opérateurs une vision nocturne vive et en couleur pour les missions après la tombée de la nuit.
Conçu spécifiquement pour une utilisation continue 24h/24 et 7j/7, le modèle Matrice 4TD fait progresser ces capacités avec un filtre IR-Cut pour une imagerie nette en noir et blanc et une nouvelle lumière auxiliaire NIR atteignant jusqu'à 100 mètres. [10] Il dispose également d'une caméra thermique infrarouge avancée, offrant un mode haute résolution pour des lectures de température précises ainsi qu'un mode d'imagerie infrarouge UHR capable de résolutions allant jusqu'à 1280 × 1024.
Doté de quatre objectifs fisheye haute résolution et à faible éclairage, le Matrice 4D Series améliore considérablement [11] le positionnement visuel et la détection d'obstacles dans des environnements sombres. De plus, un nouveau mode Scène de Nuit intégré offre aux opérateurs une vision nocturne nette et en couleur pour les missions après la tombée de la nuit.
Conçu spécifiquement pour une utilisation continue 24h/24 et 7j/7, le modèle Matrice 4TD fait progresser ces capacités avec un filtre IR-Cut pour une imagerie noir et blanc nette et une nouvelle lumière auxiliaire NIR atteignant jusqu'à 100 mètres. [10] Il est également équipé d'une caméra thermique infrarouge avancée, offrant un mode Haute Résolution pour des mesures de température précises ainsi qu'un mode d'image infrarouge UHR capable de résolutions allant jusqu'à 1280 × 1024.
Images claires et stables
Pour garantir des images stables et très détaillées, le Matrice 4D Series utilise des caméras téléobjectif et téléobjectif moyen équipées d'une stabilisation robuste du premier plan. Conçue spécifiquement pour une efficacité à moyenne portée, la caméra téléobjectif moyen détecte sans effort les fissures fines ou les broches à une distance de 10 mètres et capture des données d'instruments cristallines lors d'inspections complexes de sous-stations. [16]
Offrant une visibilité exceptionnelle à longue portée, la caméra téléobjectif de 48 MP capture sans effort les détails fins jusqu'à 250 mètres de distance, avec une stabilisation améliorée qui maintient les sujets du premier plan parfaitement nets à un zoom de 10x ou plus. [17] Le Matrice 4TD excelle également dans les inspections verticales complexes ; lorsqu'il est en vol stationnaire sans vent, son cardan peut s'incliner vers le haut de 80 degrés pour révéler les défauts cachés sous les ponts avec une clarté exceptionnelle.
Pour garantir des images stables et très détaillées, le Matrice 4D Series utilise des caméras téléobjectif et téléobjectif moyen équipées d'une stabilisation robuste du premier plan. Conçue spécifiquement pour une efficacité à moyenne portée, la caméra téléobjectif moyen détecte sans effort les fissures fines ou les broches à une distance de 10 mètres et capture des données d'instruments cristallines lors d'inspections complexes de sous-stations. [16]
Offrant une visibilité exceptionnelle à longue portée, la caméra téléobjectif de 48 MP capture sans effort les détails fins jusqu'à 250 mètres de distance, avec une stabilisation améliorée qui maintient les sujets du premier plan parfaitement nets à un zoom de 10x ou plus. [17] Le Matrice 4TD excelle également dans les inspections verticales complexes ; lorsqu'il est en vol stationnaire sans vent, son cardan peut s'incliner vers le haut de 80 degrés pour révéler les défauts cachés sous les ponts avec une clarté exceptionnelle.
Relevez avec une précision totale
Le Matrice 4D excelle dans la cartographie de haute précision en offrant une boîte à outils polyvalente conçue pour répondre à diverses exigences d'arpentage. Pour garantir une collecte de données très précise, il dispose d'un suivi de terrain en temps réel ainsi que d'une nouvelle fonction de photographie oblique à 5 directions et de capacités orthophoto à 3 directions. [5][18]
Mis à niveau pour optimiser les opérations Matrice 4D/4TD, DJI FlightHub 2 propose désormais des capacités de planification de vol avancées, y compris les itinéraires de pente, géométriques et de capture Smart 3D. [5] Ces nouveaux ajouts rationalisent l'efficacité des missions tout en assurant la génération fiable de modèles 3D détaillés.
Le Matrice 4D excelle dans la cartographie de haute précision en offrant une boîte à outils polyvalente conçue pour répondre à diverses exigences d'arpentage. Pour garantir une collecte de données très précise, il dispose d'un suivi de terrain en temps réel ainsi que d'une nouvelle fonction de photographie oblique à 5 directions et de capacités orthophoto à 3 directions. [5][18]
Mis à niveau pour optimiser les opérations Matrice 4D/4TD, DJI FlightHub 2 propose désormais des capacités de planification de vol avancées, y compris les itinéraires de pente, géométriques et de capture Smart 3D. [5] Ces nouveaux ajouts rationalisent l'efficacité des missions tout en assurant la génération fiable de modèles 3D détaillés.

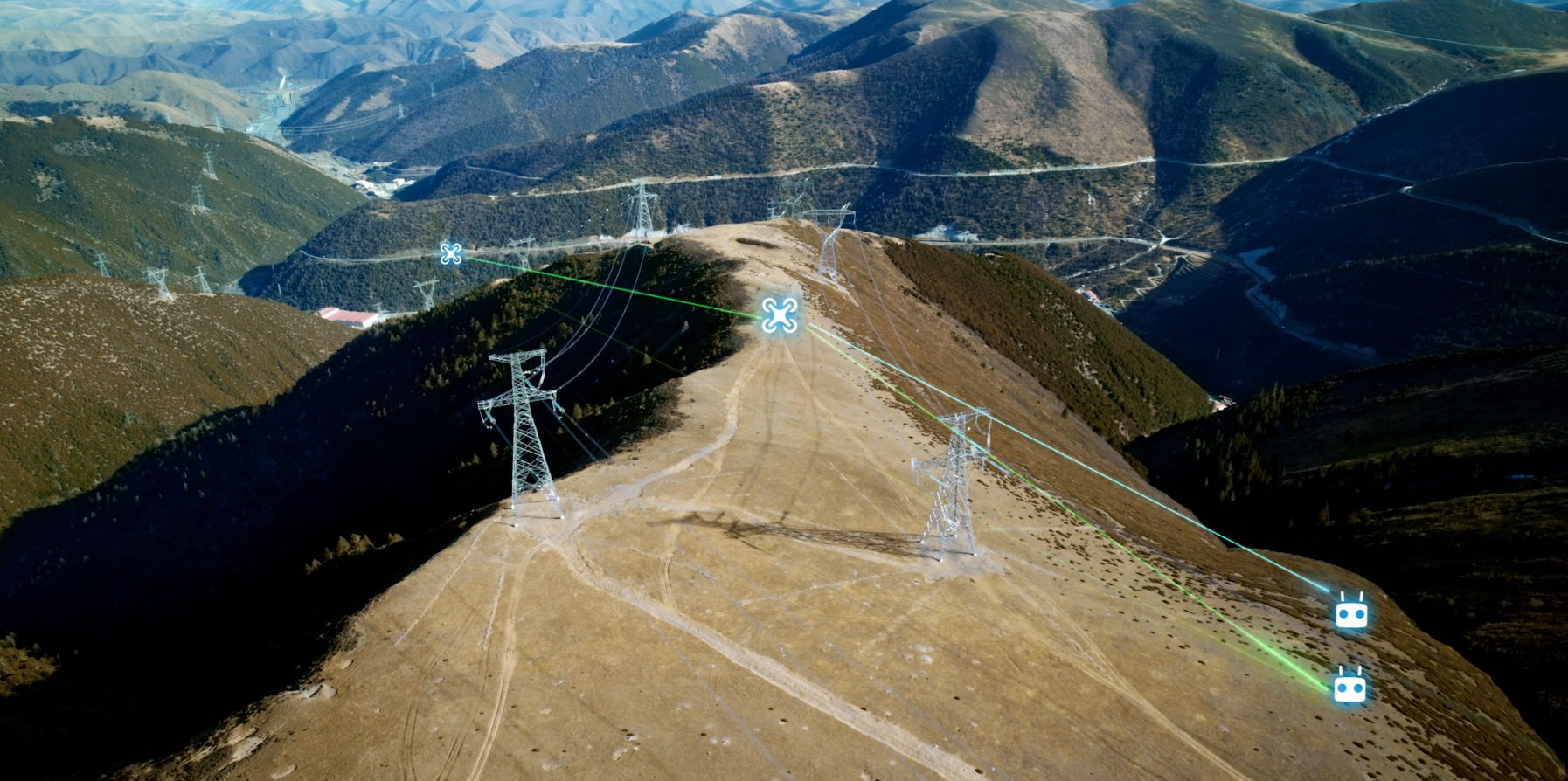

Capable d'un fonctionnement autonome via la manette DJI RC Plus 2 Enterprise, le Matrice 4D Series utilise une fonction de relais embarquée avancée. Cela permet à un drone de maintenir une haute altitude et d'agir comme un relais de signal, étendant la portée opérationnelle d'un second drone. L'unité de relais suit et fait face automatiquement au drone actif, [5] assurant des flux vidéo fluides dans les zones obstruées ou les environnements dépourvus de réseaux 4G. [19] Cette capacité de transmission étendue rend le système très efficace pour les inspections en montagne et les opérations de recherche et sauvetage (SAR).
La série DJI Matrice 4D améliore considérablement l'intelligence et l'efficacité des opérations réalisées à distance lorsqu'elle est associée au DJI Dock 3 et à DJI FlightHub 2.
Après avoir défini un itinéraire, le drone peut identifier automatiquement des cibles telles que des véhicules et des bateaux. Il peut également détecter des irrégularités thermiques, enregistrer des images et informer les opérateurs en temps réel.
En suivant efficacement les changements de zone au fil du temps, la nouvelle fonction de détection intelligente des changements soutient la protection de l'environnement, les secours en cas de catastrophe et la surveillance structurelle.
Grâce au zoom automatique de la série Matrice 4D, les opérateurs peuvent rapidement cibler et suivre des véhicules ou des navires, ce qui rend l'analyse de suivi plus rapide et plus efficace.
La nouvelle fonction Mouselook du Virtual Cockpit ajuste automatiquement l'attitude du drone et la nacelle pour centrer instantanément votre prise de vue, créant une expérience de contrôle "pointer et voir" simple et précise.
La synchronisation entre la série DJI Matrice 4D et le DJI Dock 3 représente un bond en avant considérable pour les opérations à distance de niveau professionnel. En associant une intelligence aérienne haute performance à une station au sol entièrement autonome, cette combinaison puissante maximise la durée de fonctionnement et rationalise la collecte de données, offrant une solution fiable et autonome pour une surveillance continue.
*Toutes les données de cette page ont été recueillies dans des conditions contrôlées à l'aide de modèles de production du DJI Dock 3 et du DJI Matrice 4D/4TD. Les performances réelles peuvent varier en fonction des facteurs environnementaux, de l'utilisation et des versions du micrologiciel.
**Tous les médias de cette page ont été capturés en stricte conformité avec les lois et réglementations locales. Le contenu de démonstration est à titre de référence uniquement. Respectez toujours les lois aériennes locales et assurez-vous que votre aéronef possède toutes les certifications requises avant de l'utiliser.
***Avant son premier vol, le DJI Matrice 4D/4TD doit être activé via l'application DJI Pilot 2 ou DJI Enterprise.
****Pour garantir des performances stables et continues, veuillez effectuer un entretien régulier de l'équipement.
2. Le DJI Dock 3 présente une indice de protection IP56, tandis que le DJI Matrice 4D/4TD est classé IP55. Ces indices ont été obtenus dans des conditions de laboratoire contrôlées, avec la porte de l'armoire de distribution du dock fermée et toutes les vis solidement serrées. Veuillez noter que la protection IP n'est pas permanente et peut se dégrader avec le temps en raison de l'usure normale.
4. Vendu séparément.
5. Nécessite la mise à jour vers le micrologiciel le plus récent.
7. D indique la distance de mesure.
8. Cette fonction est exclusive au Matrice 4TD. Pour éviter d'endommager de façon permanente les capteurs, n'exposez jamais les objectifs de la caméra infrarouge à des sources d'énergie intenses telles que la lumière directe du soleil, la lave ou les faisceaux laser, qui peuvent causer des brûlures irréversibles.
9. Disponible exclusivement sur le Matrice 4TD, l'éclairage auxiliaire NIR fournit l'illumination optimale requise par la caméra téléobjectif.
10. Mesuré pendant que le drone planait à une altitude de 100 mètres, la caméra téléobjectif capturant activement des images.
11. Comparé au DJI Dock 2 (Matrice 3D/3TD).
13. Mesuré dans un environnement contrôlé dans les conditions suivantes : vol en avant à une vitesse constante de 12 m/s dans un laboratoire sans vent (20 mètres au-dessus du niveau de la mer), configuré en mode photo (aucune photo prise pendant le vol), et avec l'évitement d'obstacles désactivé. Le test a été effectué en continu de 100 % à 0 % de batterie. Les résultats réels peuvent varier en fonction des facteurs environnementaux, de l'utilisation réelle et des versions du micrologiciel.
14. Mesuré dans des conditions contrôlées avec le DJI Matrice 4D Series planant dans un environnement sans vent à 20 mètres au-dessus du niveau de la mer, testé en continu de 100 % à 0 % de batterie. Les performances réelles peuvent varier en fonction des facteurs environnementaux, de l'utilisation réelle et des versions du micrologiciel.
15. Une réparation officielle gratuite est disponible si une défaillance de l'évitement d'obstacles provoque une collision qui endommage le drone ou son module de détection d'obstacles. Cette couverture est strictement conditionnée par les éléments suivants : le module a été correctement installé, l'aéronef volait de manière autonome sur une trajectoire prédéfinie, tous les systèmes (y compris le radar et le LiDAR) fonctionnaient normalement, un signal GNSS fort a été maintenu et les conditions météorologiques étaient claires.
Cette couverture est annulée si la collision implique :
16. Mesuré sous un éclairage standard à une distance horizontale de 10 mètres du sujet avec une ligne de visée directe.
17. Capturé avec la caméra téléobjectif directement alignée avec le sujet.
18. Pour mieux répondre aux exigences de cartographie urbaine, les futures mises à jour affineront et optimiseront continuellement les itinéraires de vol et les solutions de cartographie pour les environnements urbains.
19. Maintenez une ligne de visée dégagée entre la télécommande, l'aéronef relais et l'aéronef opérationnel. Veuillez noter que de fortes interférences électromagnétiques peuvent réduire la portée maximale de transmission vidéo.
